USB3.0连接器针脚定义和引脚定义

  • 发布日期:20-03-10 09:30
  • 点击数:56
MORE
USB3.0将采用一种新的物理层,其中,用两个信道把数据传输(transmission)和确认(acknowledgement)过程分离,因而达到较高的速度.为了取代目前USB所采用的轮流检测(polling)和广播(broadcast)机制,新的规格将采用一种封包路由 (packet-rouTIng)技术,并且仅容许终端设备有数据要发送时才进行传输.

新的链接标准还将让每一个组件支持多种数据流,并且每一个数据流都能够维持独立的优先级(separate priority levels);该功能可在视讯传输过程中用来终止造成抖动的干扰.数据流的传输机制也使固有的指令队列(naTIve command queuing)成为可能,因而能使硬盘的数据传输优化.

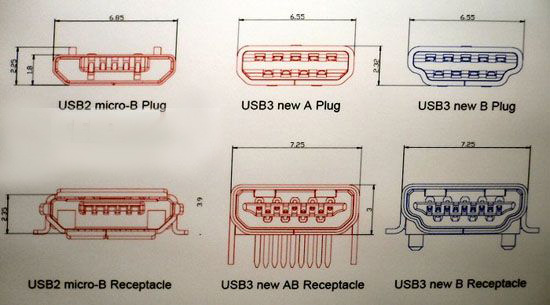

Mini USB 3.0有接口将分为A、B两种公口(Plug),而母口(Receptacle)将有B和AB两种,从形状上来看,AB母口可兼容A和B两种公口,同时可以看到,3.0版公口的针脚是9针,而2.0则是5针.

Mini USB 3.0A、B公口针脚





USB 3.0迷你接口规格

为了向下兼容2.0版,USB 3.0采用了9针脚设计,其中四个针脚和USB 2.0的形状、定义均完全相同,而另外5根是专门为USB 3.0准备的,这也算得上一种Combo方案吧。

   USB 3.0迷你接口规格

标准USB 3.0公口的针脚定义,白色部门是USB 2.0连接专用针脚,而红色部分为USB 3.0专用

标准USB 3.0公口的针脚定义

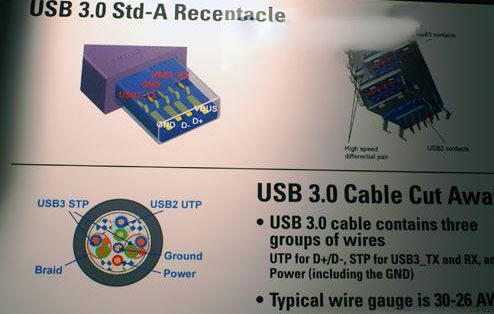

标准USB 3.0母口的针脚定义,紫色针脚为USB 2.0专用,红色为USB 3.0连接专用

USB 3.0针脚定义

USB 3.0线缆横截面图,如果不算编积(Braid)用线,一共是8根,值得注意的是,在线缆中,USB 2.0和3.0的电源线(Power)是共用的.

英特尔(Intel)宣布正与多家业者合作,订定把USB的理论吞吐量提高到4Gbps以上的新一代接口标准,号称传输速率较现有标准10倍.该USB 3.0规格的目标是在应用层提供300Mbytes/seconds的可用速率,并添加新的服务质量性能,好跟另一种互连接口标准1394(又称为 Firewire)相抗衡.
