USB连接器接口的4根线分别是接到哪?

  • 发布日期:20-03-10 09:32
  • 点击数:179
MORE
USB有4根线,分别为:
电源+VCC(红 1 脚)、 Pin 1。
电源- GND(黑 4 脚)、Pin 4。
DATA+ 数据线(绿 3 脚)、Pin 3。
DATA - 数据线(白 2 脚)。Pin 2。

A型接口:


USB连接器A型接口
B型接口:

USB连接器B型接口

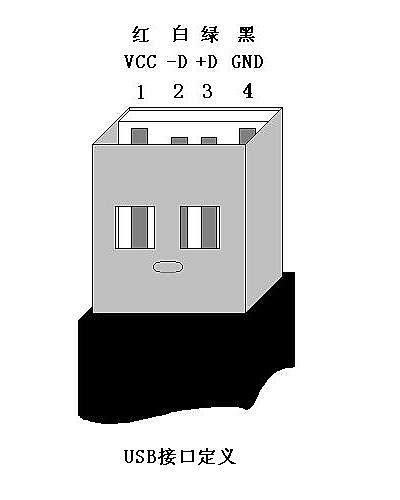

USB接口定义图

USB接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉usb设备或者电脑的南桥芯片:

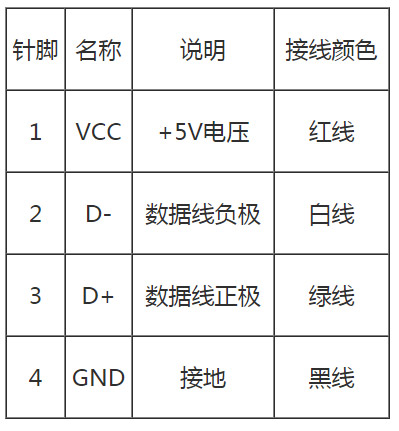

USB接口的4根线分配图

一般而言:
红(Vcc),白(D-),绿(D+),黑(GND)

USB连接器接口型号以及公母接口

mini USB (小型接口 见下图:)引脚定义:

mini USB连接器接口引脚定义

其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave,那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode)
如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

USB连接器接口A型B型

以上从左往右依次为:miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)

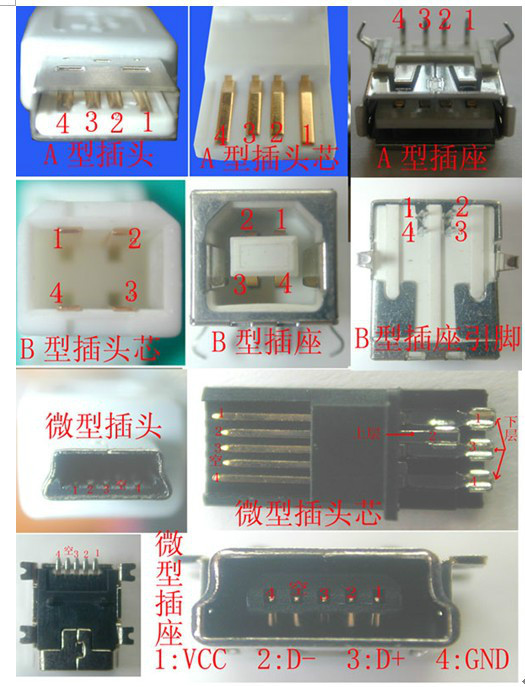

各种USB插头实物图:
各种常见USB连接器接口实物图
